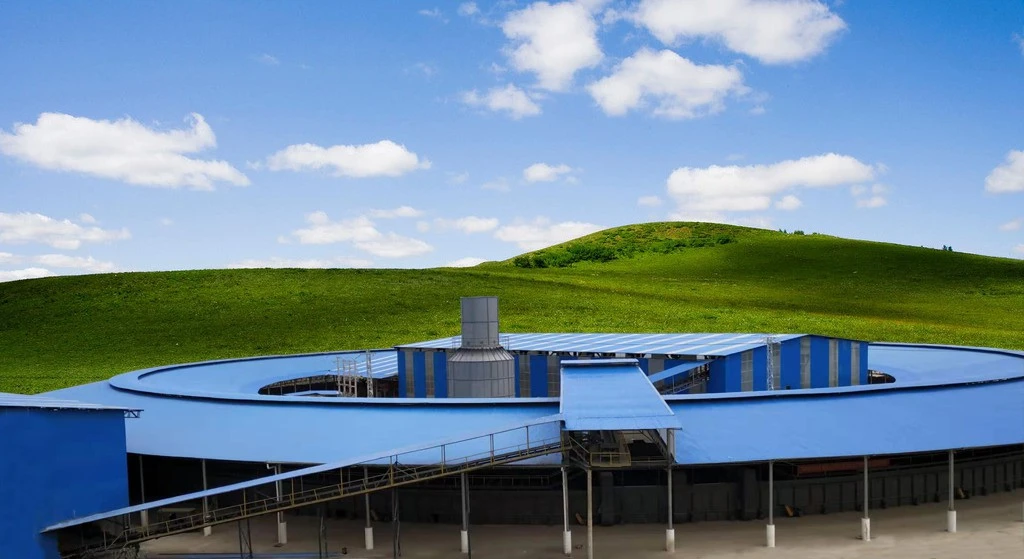

Produsul 1: Cuptor mobil cu tunel rotativ
Suntem prima și singura companie de cuptoare care a dezvoltat și înființat o nouă structură de cuptor mobil tunel rotativ de eliberare de ventilatoare în partea superioară a cuptorului, iar această tehnologie a obținut un brevet în China cu 12 patente naționale practice de tip nou-național. Suntem prima și singura companie care a obținut până acum certificarea ISO9001, ISO14001 și OHSAS18001 în compania de cuptoare de ardere a materialelor de perete din China.
Introducere
Suntem prima și singura companie de cuptoare care a dezvoltat și înființat o nouă structură de cuptor mobil tunel rotativ de eliberare de ventilatoare în partea superioară a cuptorului, iar această tehnologie a obținut un brevet în China cu 12 patente naționale practice de tip nou-național. Suntem prima și singura companie care a obținut până acum certificarea ISO9001, ISO14001 și OHSAS18001 în compania de cuptoare de ardere a materialelor de perete din China.
Structura corpului cuptorului mobil tunel rotativ:
Noua noastră structură a cuptorului mobil tunel rotativ include corpul cuptorului, șine circulare pentru mișcarea cuptorului, racord circular al coșului de fum la corpul cuptorului, ventilator de desulfurare (conexiune la un desulfurizator) conexiune la coșul circular.
Pe baza funcțiilor fiecărei secțiuni, corpul cuptorului mobil tunel rotativ este împărțit în 4 secțiuni: secțiunea de uscare și eliminarea umidității, secțiunea de preîncălzire, secțiunea de ardere, secțiunea de izolație și răcire, iar aceste 4 secțiuni sunt conectate între ele. Peretele lateral interior și partea superioară a corpului cuptorului instalează conducte de eliminare a umezelii și, respectiv, conducte de alimentare cu căldură.
Brevetul noului nostru cuptor mobil tunel rotativ cu structură șterge ventilatoarele corpului cuptorului și folosește ventilatoarele de desulfurare pentru a efectua uscarea și arderea. Eliberat de ventilatoarele corpului cuptorului, corpul cuptorului nu are nicio vibrație, ceea ce prelungește timpul de funcționare al cuptorului și al materialelor izolatoare. Această nouă structură Cuptor mobil cu tunel rotativ șterge, de asemenea, poarta de verificare dintre secțiunea de uscare și secțiunea de ardere, care poate trimite căldura către secțiunea de uscare direct din secțiunea de ardere și poate reduce pierderile de căldură, apoi să îndeplinească cerințele de -prietenos cu mediul, economisire-de energie, capacitate mare de producție și consum mai mic de combustibil și energie.
1. Brevetul noului nostru cuptor mobil tunel rotativ cu structură șterge ventilatoarele corpului cuptorului și folosește ventilatoarele de desulfurare pentru a efectua uscarea și arderea.
2.Freeping de ventilatoare ale corpului cuptorului, corpul cuptorului nu are nicio vibrație, ceea ce prelungește timpul de funcționare al cuptorului și al materialelor izolatoare.
3. Această nouă structură Cuptor cu tunel rotativ mobil șterge, de asemenea, poarta de verificare dintre secțiunea de uscare și secțiunea de ardere, care poate trimite căldura către secțiunea de uscare din secțiunea de ardere direct și poate reduce pierderea de căldură, apoi îndeplinește cerințele de -economisire de energie-, capacitate mare de producție și consum mai mic de combustibil și energie.
Tehnologie
Secțiune de uscare și eliminare a umezelii
Corpul cuptorului se deplasează înainte, iar cărămizile de noroi intră în interiorul secțiunii de uscare și eliminare a umezelii a cuptorului și sunt uscate de gazul gripal reciclabil de temperatură ridicată până când temperatura cărămizilor de noroi ajunge la 200 de grade sau cam asa ceva.
Sectiunea de preincalzire
Cărămizile intră în secțiunea de preîncălzire după ce s-au uscat la 200 de grade sau cam asa ceva la secțiunea de uscare și eliminarea umezelii și ajung la 600 de grade sau cam asa ceva prin gazul gripal reciclabil de temperatură ridicată care provine din secțiunea de ardere.
Secțiunea de ardere
Cărămizile sunt uscate la 850-1050 de grade în secțiunea de ardere până când cărămizile sunt arse complet.
Secțiune de răcire
Cărămizile sunt răcite de aerul rece, iar aerul rece se încălzește prin căldura de la cărămizile arse și se transformă în gaz de gripă fierbinte, majoritatea fiind reciclabile pentru mediul de uscare al secțiunii de uscare.
Avantajele cuptorului mobil tunel
Mai puține investiții și costuri de întreținere mai mici
Eliberarea de mașina cuptorului și fără materiale de construcție (cărămizi de lut, nisip, ciment etc.) pentru construcția cuptorului, valoarea investiției și costul de întreținere al cuptorului rotativ mobil este mai mică decât cea a cuptorului tradițional tunel.
Economie de energie și consum mai mic de cărbune
Utilizarea tehnologiei de sinterizare a gazelor naturale a redus consumul de energie al cărbunelui, care este de mare importanță pentru arderea cărămizilor și producerea de cărămizi de calitate înaltă-în zonele interzise pentru cărbune și a promovat, de asemenea, reducerea emisiilor și standardele de protecție a mediului.
Funcționarea complet automată a cuptorului
Cuptorul în ansamblu realizează un sistem de control inteligent de pornire-buton-, iar sistemul inteligent de ardere citește și calculează automat semnalele senzorilor pentru temperatură, umiditate și presiune colectate de fiecare modul de colectare al cuptorului. Prin reglarea convertizorului de frecvență pentru a controla în mod inteligent volumul de suflare a aerului și pentru a obține temperatura de ardere proiectată, astfel încât aerul de suflare, cărămizile și arderea internă a cărămizilor să poată fi potrivite în mod optim, iar cuptorul să funcționeze la o eficiență mai mare pentru a atinge scopul de a reduce consumul intern de ardere.
Funcționarea complet automată a cuptorului
Nu există ventilator pe partea superioară a corpului cuptorului, iar în interiorul corpului cuptorului sunt utilizate materiale de izolare refractar, asigurând funcționarea lină a corpului cuptorului. În condiții normale de utilizare, se poate asigura că structura cuptorului nu suferă reparații majore timp de 10 ani, iar materialele refractare de izolare nu suferă reparații majore timp de 5 ani.
Ecologic și fără scurgeri de gaz gripal rezidual.
Morire prin presiune pozitivă la secțiunea de uscare, gaz gripal reciclabil prin micro-presiune negativă, eliminarea umidității prin concentrare, purificarea gazelor gripale reziduale prin tip mobil, care garantează condiții de lucru curate și nicio coroziune suplimentară asupra structurii de oțel a atelierului.
Structură simplă și instalare ușoară.
Corpul cuptorului adoptă o structură de oțel detașabilă din oțel H și o combinație de plăci de oțel și este ușor de întreținut și instalat.
Timp scurt de construcție a cuptorului.
Cuptorul rotativ mobil poate fi terminat în 4 luni. Toate părțile cuptorului sunt prefabricate în producție standardizată și-la scară largă în fabrică, după specificații uniforme și instalate pe amplasamentul fabricii.
Avantaje
Avantajele cuptorului mobil tunel rotativ în comparație cu cuptorul tunel tradițional:
Pentru cuptorul tunel tradițional, cea mai mare lățime secțională a cuptorului tunel este de 7,5 metri. Pentru cuptorul nostru mobil tunel rotativ, lățimea secțiunii minime este de 7,2 metri, iar lățimea secțiunii poate fi de 7,2, 7,6, 8,6, 9,08, 10,8, 11,2, 12,98, 13,8, 16,38, 18,8 metri, iar lungimea este de 1171,50 metri.
Cuptorul rotativ mobil poate fi terminat în 4 luni. Toate părțile cuptorului sunt prefabricate în producție standardizată și-la scară largă în fabrică, după specificații uniforme și instalate pe amplasamentul fabricii. Cuptorul tradițional tunel poate fi construit numai cu cărămizi de lut și beton manual la fabrica de cărămidă și sunt necesare mai mult de 6 luni pentru construcția cuptorului.
Eliberarea de mașina cuptorului și fără materiale de construcție (cărămizi de lut, nisip, ciment etc.) pentru construcția cuptorului, valoarea investiției cuptorului rotativ mobil este mai mică decât cea a cuptorului tradițional tunel.
Cuptorul tradițional tunel trebuie copt pentru a se evapora o mare cantitate de apă adusă în timpul procesului de zidărie înainte de a fi pus în funcțiune. Ansamblul cuptorului mobil tunel rotativ nu conține umiditate și poate fi pus în funcțiune direct după ce asamblarea este eliberată de coacere.
Pentru cuptorul cu tunel tradițional, costul de întreținere al mașinii cuptorului este de aproximativ 50000-100000 USD în fiecare an, din cauza reparațiilor frecvente ale mașinii cuptorului. Mai mult, sunt necesare multe procese, să zicem, feribotul, împingătorul hidraulic-pas cu pas, împingătorul hidraulic, mașina de desenat etc. și sunt necesari aproximativ 7-10 lucrători. Pentru cuptorul rotativ mobil, doar 2 operatori sunt ok, nu este nevoie de costuri de întreținere a mașinii cuptorului, nu necesită revizie pentru corpul cuptorului în 10 ani și nu este nevoie de revizie pentru materialele refractare de izolație ale cuptorului în 5 ani.
Pentru cuptorul tunel tradițional, cărămizile sunt stivuite pe vagonul cuptorului și se deplasează cu vagonul cuptorului. Este ușor să se scuture și să se prăbușească atunci când mașina cuptorului se mișcă. Pentru cuptorul mobil tunel rotativ, cărămizile sunt stivuite pe sol și nu se mișcă, iar posibilitatea de prăbușire este mult mai mică decât cea a cuptorului tradițional tunel.
Pentru cuptorul tradițional tunel, consumul de cărbune este de aproximativ 380-450 kcal/kg. Pentru cuptorul mobil tunel rotativ, este de aproximativ 250-280 kcal/kg și se pot economisi cel puțin 100 kcal/kg.
Pe baza greutății de 3,5 KG per bucăți de cărămidă, se economisesc 350 Kcal (100 Kcal/kg×3,5 KG) pentru fiecare cărămidă. Pentru fabrica de cărămidă de 30 de milioane de bucăți pe an, se pot economisi 2100 de tone de cărbune (pe baza valorii calorice de 5000 kcal/kg) în fiecare an.
Nu există ventilator în partea de sus a cuptorului, astfel încât fumul nu va fi evacuat neorganizat; În plus, conducta circulară de fum și camera de uscare sunt conectate perfect, ceea ce economisește energie-și respectă mediul și nu va polua mediul.

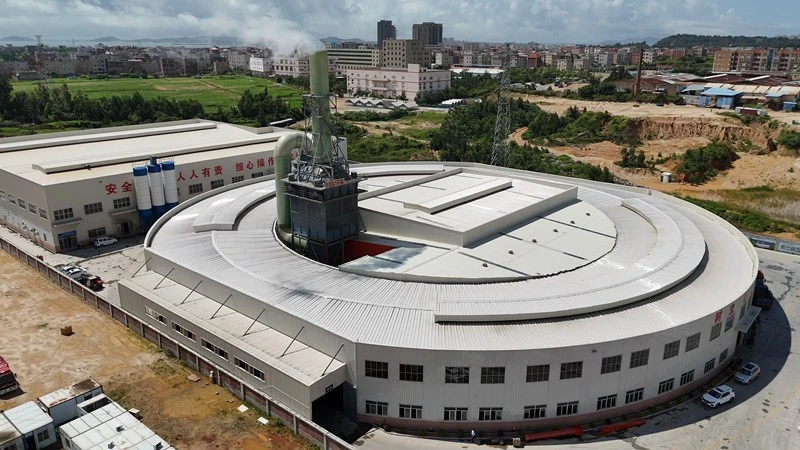

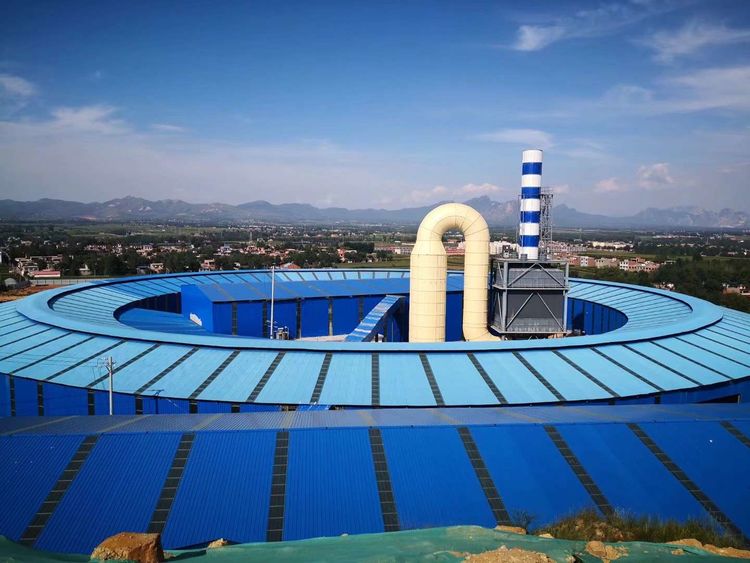

Cazul proiectului demonstrativ

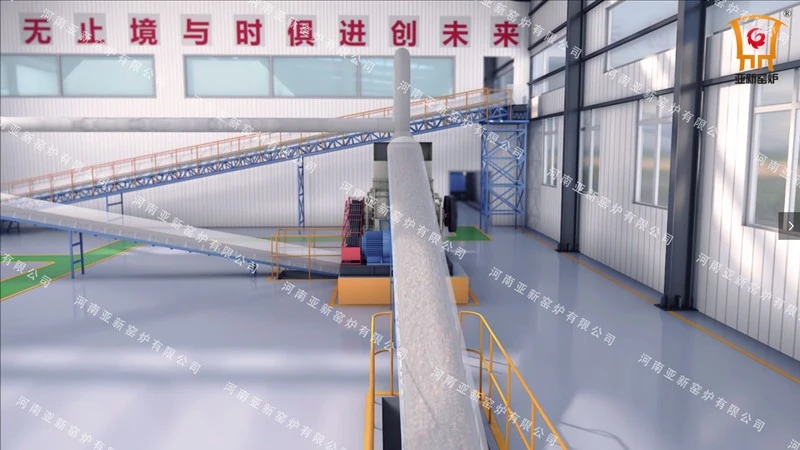

Fluxul procesului
Produsul 2: Cuptor tunel prefabricat
Funcția ridicată de mecanizare și automatizare a cuptorului tunel face ca procesul de producție al întreprinderii de fabricare a cărămizii să producă o schimbare extraordinară, a schimbat foarte mult starea de lucru a lucrătorilor, a redus intensitatea muncii a operatorului, a făcut ca întreprinderea de fabricare a cărămizii să devină cu adevărat o întreprindere și este întreprinderea cu beneficii economice mai bune.
Introducere
Structura corpului cuptorului prefabricat tunel:
Cuptor tunel prefabricat se referă la corpul cuptorului unui cuptor tunel cu secțiune mare-transversală, care are mai multe șine și vagoane cuptor pentru uscare și prăjire sincronă. Corpul cuptorului poate fi proiectat cu mai multe tipuri de asamblare, cum ar fi ansamblu dublu, asamblare trei, asamblare patru și asamblare cinci.
Cuptoarele de tunel prefabricate sunt potrivite pentru utilizarea diferitelor materiale de deșeuri solide, cum ar fi deșeurile de construcții, nămolul urban, deșeurile de construcții, nămolul ecologic, sterilul industrial și ganga de cărbune ca materii prime pentru fabricarea cărămizilor. Are o gamă largă de produse sinterizate, inclusiv diferite tipuri și specificații de materiale noi de perete, cum ar fi cărămizi standard, cărămizi goale, cărămizi izolatoare etc.
Designul avansat al companiei noastre și conceptul de{0}}economisire a energiei pentru cuptoarele tunel prefabricate sunt primele din țară. Soluțiile noastre tehnice mature și auto-îmbunătățirea continuă au câștigat recunoașterea experților și colegilor din industria materialelor pentru pereți și suntem în fruntea întreprinderilor similare de cuptoare din industria materialelor pentru pereți.
Caracteristici cuptor tunel prefabricat
Adoptarea unui design cu-secțiune transversală mare, producție industrializată și modulară.
Designul de etanșare dublă elimină necesitatea mai multor pereți laterali ai cuptorului, reducând consumul de căldură al fiecărui perete lateral al cuptorului cu 8%.
Utilizarea unui nou sistem de uscare rapidă a rezolvat dificultățile de producție și producție ale materiilor prime cu conținut ridicat de umiditate.
Grad ridicat de automatizare, aplicarea tehnologiei 5G și camera centrală de control, control digital al prăjirii, reducerea impactului factorilor umani.
Designul cuptorului folosește oțel internațional de dimensiuni mari-pentru a se asigura că structura generală a cuptorului este robustă și durabilă, economisind costurile de întreținere.
Utilizarea unui sistem de reaprindere a gazelor arse pentru utilizarea secundară a gazelor arse reduce capacitatea de procesare și conținutul de oxigen al gazelor arse evacuate, ceea ce este benefic pentru atingerea standardelor de date privind emisiile.
Tehnologie
Secțiunea de uscare
Cuptorul de uscare adoptă un design cu ușă dublă, utilizând căldura și căldura reziduală a cuptorului de prăjire pentru deshidratare și uscare în continuare. Gazele de ardere cu conținut ridicat de oxigen sunt evacuate și trimise la secția de răcire și izolație pentru alimentarea cu oxigen și reaprinderea prin „sistemul de ardere a gazelor arse”. Gazele arse la temperatură înaltă-descărcate sunt trimise la sistemul de tratare a gazelor arse pentru tratarea de purificare. După uscare, cărămizile sunt trimise la cuptorul de prăjire.
Secțiunea de coacere
Cuptorul de calcinare adoptă un design cu dublă poartă pentru a asigura un flux de aer mai stabil în interiorul cuptorului. În timpul procesului de mers în interiorul cuptorului de calcinare, vagonul cuptorului trece prin procese de preîncălzire, calcinare, izolație și răcire în succesiune. Mașina cuptorului adoptă un „design de etanșare cu canal dublu” pentru a asigura o funcționare lină și fiabilă.
Avantaje
Comparația performanței dintre cuptorul tunel fabricat și cuptorul tunel obișnuit:
1.Sistem de lucru
Pe lângă sistemul de lucru al cuptorului tunel obișnuit, cuptorul tunel prefabricat are și un sistem de coexistență cu ardere multiplă a combustibilului în zona de ardere a cuptorului, care arde mai mulți combustibili fără a modifica structura cuptorului tunel. Cuptoarele tunel obișnuite își schimbă greu metodele de ardere și au o stabilitate slabă la combustie, în timp ce cuptoarele tunel prefabricate se pot transforma cu ușurință în combustibil utilizat pentru ardere, sau proporția de combustibil solid față de combustibil lichid sau proporția de combustibil solid față de combustibil gazos.
2.Performanță de etanșare
Cuptorul tunel obișnuit este construit de lucrătorii cuptorului folosind cărămizi refractare, materiale de izolare și materiale de construcție. Performanța de etanșare a cuptorului este legată de fiecare cărămidă pusă de muncitori. Dar cuptorul tunel asamblat este diferit. Utilizează matrițe standard, selectează aceleași materiale în conformitate cu aceleași cerințe tehnice și asamblează părțile cuptorului tunel în piese standard în fabrică. Fiecare componentă standard are dimensiuni precise și aceeași calitate, facilitând instalarea spațiului dintre două componente standard într-o formă unificată pentru prelucrare, asigurând performanța de etanșare a peretelui și acoperișului cuptorului tunel.
3.Performanță de izolare
Stratul interior al peretelui obișnuit al cuptorului tunel este realizat din cărămizi refractare, stratul de izolație din mijloc este realizat din cărămizi refractare ușoare și pâslă izolatoare, iar stratul exterior este din cărămizi de construcție. Stratul interior al cuptorului tunel prefabricat este realizat din materiale rezistente la temperaturi ridicate-. Experimentele au arătat că la aceeași temperatură de suprafață a ambilor pereți ai cuptorului, disiparea căldurii peretelui prefabricat al cuptorului tunel este doar 1/4,1 (24,3%) din cea a peretelui obișnuit al cuptorului tunel. Prin urmare, performanța de izolare a cuptoarelor tunel prefabricate este cu mult superioară celei a cuptoarelor tunel obișnuite.
4.Perioada de construcție
Perioada de bază de construcție a cuptorului tunel obișnuit și a cuptorului tunel prefabricat este în esență aceeași, deoarece cuptorul tunel prefabricat este mai ușor, fundația este puțin mai mică, construcția fundației se poate scurta câteva zile. iar majoritatea sunt muncitori generali. Construcția poate fi finalizată în 30-40 de zile, iar personalul de construcție și ciclul de construcție sunt mai puțin de jumătate din cel al cuptorului tunel obișnuit. Personalul tehnic necesar pentru construcția cuptorului tunel asamblat este doar o fracțiune până la o zecime din personalul tehnic necesar pentru construcția cuptorului tunel obișnuit.
5. Costul construcției
În ceea ce privește costurile cu personalul de construcție, cuptoarele obișnuite tunel folosesc mulți muncitori calificați, iar perioada de construcție este mai lungă, ceea ce duce la costuri de construcție mai mari. Pentru cantitatea de material a piesei structurale, cuptoarele tunel prefabricate sunt cu 30-40% mai mult decât cuptoarele tunel obișnuite. Prin urmare, costurile de construcție a materialelor și de transport ale cuptoarelor prefabricate tunel sunt mai mari decât tunelurile obișnuite. Costul de prelucrare al pieselor de prelucrat este, de asemenea, mai mare decât cel al cuptoarelor tunel obișnuite. După compensarea diferenței, costul total al asamblarii cuptorului tunel este puțin mai mare, în principal datorită materialelor mai bune utilizate în cuptorul tunel prefabricat.
6.Performanță flexibilă
Odată ce un cuptor obișnuit tunel este construit, acesta nu poate fi mutat, demontat sau reconstruit în altă parte. Cuptorul tunel prefabricat este detașabil și poate fi demontat în componente standard în funcție de operația opusă instalării și apoi reinstalat dacă este necesar, permițând utilizarea normală. Dacă peretele cuptorului unui cuptor obișnuit tunel este deteriorat, producția poate fi oprită și menținută numai după ce temperatura cuptorului a scăzut. Dar atunci când peretele cuptorului tunelului prefabricat este deteriorat, nu este nevoie să opriți producția. Pur și simplu scoateți piesa deteriorată și înlocuiți-o cu una nouă.

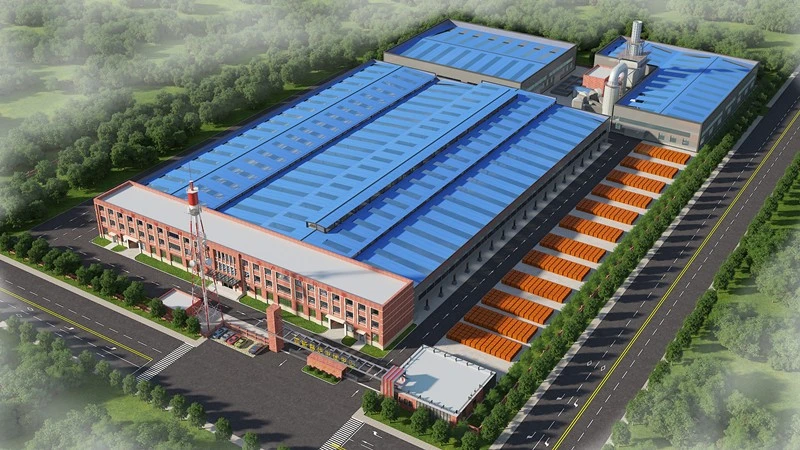

Cazul demonstrativ al proiectului
Fluxul procesului
